Los instrumentos de diagnóstico de LaVision se basan en técnicas ópticas como la velocimetría por imágenes de partículas (PIV), Fluorescencia inducida por Laser (LIF), dispersión de la luz y Correlación digital de imágenes (DIC).
Los sistemas inteligentes de imágenes LaVision y los sensores ópticos avanzados permiten mediciones cuantitativas in situ en llamas, cámaras de combustión, aerosoles, flujos de fases múltiples, mezcladores e fluidos, túneles de viento, flujos de sangre, dispositivos de microfluidos, células vivas y muchos más.
Las mayores cantidades reflejadas son campos de flujo incluyendo datos de turbulencia derivada, concentración de especies, temperatura de fluídos, composición y tamaño de partículas. Todos los parámetros se miden in situ con alta resolución temporal y espacial.
Rápidos procesos de control en línea tales como pruebas de goteo e inspección en la boquilla del spray, así como la caracterización de los beneficios técnicos de las superficiesy de nuestros sistemas ópticos de medición.
|
|
 |
|
| Principales aplicaciones : |
|
|
|
|
|
|
STRAINMASTER – LAVISION
Herramienta aanzada basada en imágenes para deformación ñóptica y medida de tensión.
Photon Strain Master de LaVision es una herramienta óptica no invasiva para el análisis de forma, deformación y tensión de los sujetos sólidos, granulados y líquidos. StrainMaster combina los algoritmos de correlación digital de imágenes más avanzados (DIC) con la mejor calidad de hardware para brindar un equipo completo y fácil de utilizar para el análisis de materiales. StrainMaster es aplicable en todos los sectores de investigación del comportamiento de los materiales dando resultados rápidos y altamente precisos a través de un PC con una interfaz fácil de utilizar.
Aplicaciones
- Componentes sólidos, movimientos granulares o flujo de líquidos
- Ensayos no destructivos (NDT)
- Fracturas mecánicas
- Ensayos de Fatiga Térmica mecánica (TMF)
- Pruebas de largo plazo o ensayos de deformación ultra rápidos
- Experimentos desde microscópica hasta gran escala
- Interaccion Fluido-Estructura (FSI)
StrainMaster se puede suministrar como un sistema completo de claves o como un programa individual para la importación y procesamiento de imágenes desde una fuente externa como el Microscopio Electrónico de Barrido (SEM). El sistema ofrece una completa solución y un sistema de gestión de datos capaz de manejar el hardware, adquisición de imágenes, datos de proceso, validar y mostrar o exportar información. |
|
La gama de sistemas StrainMaster varia desde el sistema de campo portable de máquinas de trabajo hasta versiones altamente especializadas de laboratorio.
Cualquier sistema puede ser adaptado a sus necesidades particulares, y son adecuados para aplicaciones tanto industriales como académicas en serie de áreas temáticas, las cuales se detallan a continuación: |
|
 |
|
|
| Generación de Energía |
Biomédicos / Bioingeniería |
Ciencia de los Polímeros |
| Ingeniería Mecánica / Aeroespacial |
Geología y medio ambiente |
Automotor |
|
|
Correlación Digital de Imágenes
|
|
El sistema utiliza la correlación digital e imágenes con la cámara standard simple o con multiples configuraciones de cámaras estereoscópicas para grabar degormaciones en planos 2-D o mediciones en superficies 3D. El sistema utiliza un algoritmo muy preciso para calcular rapidamente las trasformadas de Fourier, de manera de poder calcular el desplazamiento de los patrones de la superficie aplicada o características que ocurran naturalmente.
El usuario normalmente adquiere una serie de imágenes durante el experimento de testeo del material, con la primer imagen que normalmente es el caso de la carga zero aplicada. La superficie es iluminada por fuentes de iluminacion estándar o especializadas y el desplazamiento de los patrones de la superficie entre sucesivas imágenes es calculado por un avanzado análisis en la escala de grises. |
|
 |
|
| Algoritmos Avanzados |
|

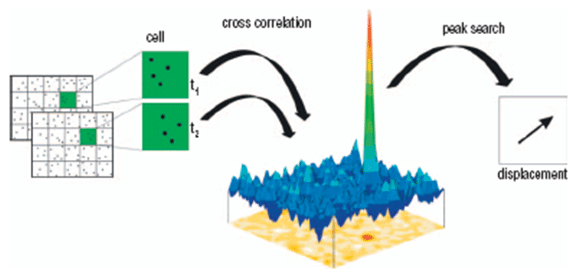

- La imagen completa de la superficie se discretiza en celdas más pequeñas (las celdas de interrogatorio).
- Un campo de correlación se calcula en cada celda utilizando la transformación rápida de Fourier (FFT).
- La correlación máxima se corresponde con el desplazamiento.
- El desplazamiento da la longitud del vector y la dirección de esta ventana.
StrainMaster utiliza varios algoritmos de procesamiento para una mayor presición:
- Procesamientos multi pasos para maximizar el patron de partículas retenidas dentro de cada celda, incluso para grandes desplazamientos.
- Celdas de interrogatorio deformadas para evitar que los picos correlativos se corran.
- Modo de reconstrucción Whittaker para una presición sin igual de sub-pixeles.
- Permite seleccionar la forma y tamaño de la celda (celdas de interrogatorio cuadradas o no cuadradas).
- Capacidad de medir desde 0,01 hasta 1000 pixeles de deformación.
|
| |
| Presición |
|
Al utilizar celdas más grandes, tenemos disponible mayor cantidad de información el el patrón contenido y gracias a esto el desplazamiento medido es más preciso. Una exactitud de hasta 0,01 pixeles es posible utilizando celdas más grandes, dando precisiones de tensión local de 40uStrain o mejores.
La exactitud global a través de imágenes se obtiene utilizando la función incorporada puede ser medida hasta a 3ustrain con cámaras de alta resolución. |
|
| Principio de Trabajo |
|
Despues de que el modelo natural o aplicado ha sido evaluado y la iluminación necesaria haya sido organizada, se puede llevar a cabo el análisis y la medición. Tenga en cuanta que la imagen visualizada se calibra acilmente utilizando imgormación de geometria simple conocida sobre el modelo para 2D. Los 2 niveles suministrados por el plato de calibración en conjunto con el algoritmo altamente preciso de calibración puede ser utilizado para casos 3D. El procedimiento de calibración puede realizarse antes o despues de la dquisición de datos.
- La adquisición o importación de imágenes es controlada a través del software. La secuencia de imágenes es grabada y almacenada en un proyecto, o alternativamente las imágenes son facilmente importadas.
- La deformación es calculada utilizando un avanzado algoritmo de correlación cruzada para obtener una rejilla (matriz) de los vectores desplazados de la superficie. El movimiento del cuerpo rígido se puede extraer por medio de turnos y correcciones en la rotación.
- La validez de los vectores de desplazamiento se calcula a partir de la información local y global sobre la deformación de la muestra. Procesamientos adicionales o filtrados también son posibles.

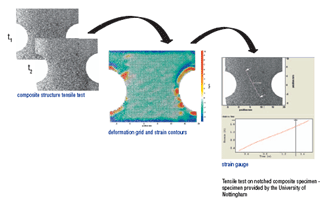

- El desplazamiento de datos se muestra en forma vertical o de cuadrícula, y puede mostrar tensiones derivadas como contornos de fondo junto con la imagen de la muestra original con el fin de identificar claramente los lugares de máxima tensión y comportamiento del modo de fractura.
- La tension virtual incorporada permite al usuario colocar un medidor en cualquier parte de la muestra una vez que la prueba se ha completado. Esto puede ser en función del tiempo, o cargar los datos grabados utilizndo un corvertidor integrado de análogo a digital.
|
| |
 |
| |
|
|
|
